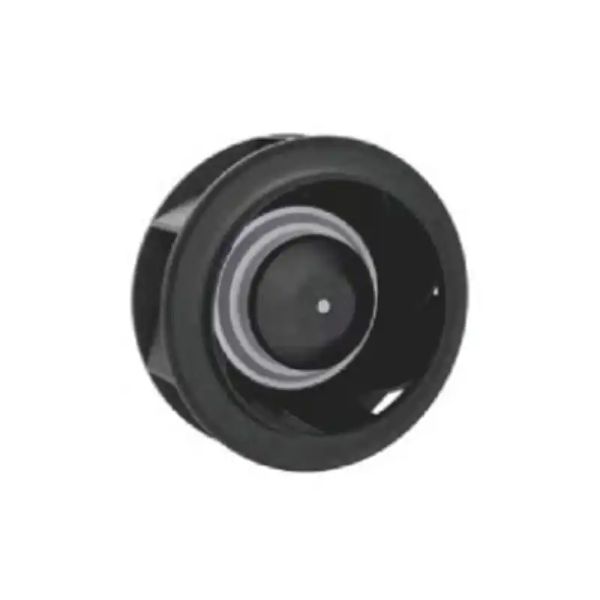

ইসি ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যান কীভাবে শক্তি খরচ এবং শব্দ কমায়?

আধুনিক বায়ুচলাচল এবং বায়ু-হ্যান্ডলিং সিস্টেমে, উচ্চ দক্ষতা এবং নিম্ন শাব্দ প্রভাবের চাহিদা কখনও বেশি ছিল না। কার্যকরী কিন্তু প্রায়ই ভুল বোঝাবুঝি সমাধানের মধ্যে রয়েছে ইসি পশ্চাদগামী কাত কেন্দ্রাতিগ পাখা . এই ফ্যানগুলি ইলেকট্রনিকভাবে কম্যুটেটেড (EC) মোটর প্রযুক্তিকে ব্যাকওয়ার্ড-বাঁকা বা পশ্চাৎমুখী ইম্পেলার ডিজাইনের সাথে একত্রিত করে, একটি পারফরম্যান্স প্রোফাইল সরবরাহ করে যা বৈদ্যুতিক ড্র এবং অপারেশনাল সাউন্ড লেভেল উভয়কেই উল্লেখযোগ্যভাবে হ্রাস করে। এই সুবিধাগুলির পিছনে সুনির্দিষ্ট প্রক্রিয়াগুলি বোঝা প্রকৌশলী, সুবিধা পরিচালক এবং সিস্টেম ডিজাইনারদের টেকসই এবং আরামদায়ক পরিবেশের জন্য জ্ঞাত পছন্দ করতে সাহায্য করে৷

সঞ্চয়ের পিছনে মূল প্রযুক্তি

EC পশ্চাৎমুখী টিল্টিং সেন্ট্রিফিউগাল ফ্যান কীভাবে শক্তি খরচ কম করে তা উপলব্ধি করতে, একজনকে অবশ্যই দুটি প্রাথমিক উপাদান আলাদা করতে হবে: মোটর প্রকার এবং ব্লেড জ্যামিতি।

ইসি মোটরটি মূলত ইন্টিগ্রেটেড ইন্টেলিজেন্ট কন্ট্রোল ইলেকট্রনিক্স সহ একটি ব্রাশবিহীন ডিসি মোটর। লাইন ফ্রিকোয়েন্সি (50/60 Hz) এর উপর ভিত্তি করে নির্দিষ্ট গতিতে চলা প্রথাগত এসি ইন্ডাকশন মোটরগুলির বিপরীতে, ইসি মোটরগুলি ইনকামিং এসি পাওয়ারকে ডিসিতে রূপান্তর করে এবং তারপরে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে পালস-প্রস্থ মড্যুলেশন ব্যবহার করে। এটি বহিরাগত পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) এর অন্তর্নিহিত ক্ষতি ছাড়াই সুনির্দিষ্ট গতি নিয়ন্ত্রণের অনুমতি দেয়। আরও গুরুত্বপূর্ণভাবে, EC মোটরগুলি বিস্তৃত অপারেটিং পরিসরে উচ্চ দক্ষতা বজায় রাখে—প্রায়শই আংশিক লোডের ক্ষেত্রেও 85% ছাড়িয়ে যায়, যেখানে একটি AC ইন্ডাকশন মোটর থ্রোটল করার সময় 50-60% দক্ষতায় নেমে যেতে পারে।

পিছনের দিকে টিল্টিং ইম্পেলার ডিজাইন মোটরের বুদ্ধিমত্তাকে পরিপূরক করে। ইম্পেলার ঘোরার সাথে সাথে বায়ু অক্ষীয়ভাবে প্রবেশ করে এবং রেডিয়ালিভাবে নিঃসৃত হয়। পশ্চাৎমুখী-বাঁকা ব্লেডগুলি কেন্দ্রাতিগ বল ব্যবহার করে বাতাসকে বাইরের দিকে ঠেলে দেয় কিন্তু একটি ব্লেড কোণ দিয়ে যা ঘূর্ণনের দিক থেকে দূরে ঝুঁকে পড়ে। এই জ্যামিতিটি বেশ কিছু অ্যারোডাইনামিক সুবিধা প্রদান করে:

একটি ওভারলোড অঞ্চলের অনুপস্থিতির অর্থ হল সিস্টেমটি বায়ুপ্রবাহকে সীমাবদ্ধ করলেও মোটর কম কারেন্ট টানে, ফরোয়ার্ড-বাঁকা ফ্যানের বিপরীতে যা বন্ধ ড্যাম্পারে অতিরিক্ত শক্তি আঁকতে পারে। এই সহজাত বৈশিষ্ট্যটি সরাসরি বিদ্যুতের অপচয় হ্রাস করে।

অনুশীলনে শক্তি হ্রাস প্রক্রিয়া

ইসি ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যান থেকে শক্তি সঞ্চয় তিনটি স্বতন্ত্র পথ থেকে উদ্ভূত হয়: মোটর দক্ষতা, অ্যাফিনিটি ল স্কেলিং এবং বাহ্যিক নিয়ন্ত্রণের ক্ষতি দূর করা।

1. মোটর এবং ড্রাইভ দক্ষতা.
একটি VFD সহ একটি স্ট্যান্ডার্ড এসি ইন্ডাকশন মোটর হারমোনিক ক্ষতির সম্মুখীন হয় এবং সাধারণত 50% গতিতে 75-82% দক্ষতায় কাজ করে। একটি EC মোটর, তার সমন্বিত পরিবর্তন সহ, একই পরিসরে 88-92% দক্ষতা অর্জন করে। পার্থক্যটি তুচ্ছ নয়—আংশিক লোডে বার্ষিক 8,000 ঘন্টা চলা ফ্যানের জন্য, EC ভেরিয়েন্টটি ফ্যানের বক্ররেখার জন্য হিসাব করার আগে মোটর-সম্পর্কিত শক্তির ব্যবহার 15-20% কমাতে পারে।

2. অ্যাফিনিটি আইন সামঞ্জস্য।
অ্যাফিনিটি আইন বলে যে ফ্যানের শক্তি গতির ঘনকের সাথে পরিবর্তিত হয়। 20% দ্বারা গতি কমানো প্রায় 50% দ্বারা বিদ্যুত খরচ কমায়. যেহেতু EC ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যানগুলি বাহ্যিক VFD ব্যতীত বিরামহীন গতি নিয়ন্ত্রণের অনুমতি দেয়, অপারেটররা চাহিদার সাথে অবিকল বায়ুপ্রবাহকে মেলাতে পারে। এটি সম্পূর্ণ গতিতে চালানো এবং ড্যাম্পার বা বাইপাস ভালভ দিয়ে অতিরিক্ত বায়ু বন্ধ করার মতো অযথা অভ্যাসগুলি দূর করে। গতিতে প্রতিটি 10% হ্রাস মোটামুটি 27% কম শক্তি দেয়—একটি সরাসরি, পুনরাবৃত্তিযোগ্য সঞ্চয়।

3. সিস্টেম প্রভাব হ্রাস.
পশ্চাদগামী কাত ব্লেডগুলি আরও অভিন্ন আউটলেট বেগ প্রোফাইল তৈরি করে, যা নিম্নধারার অশান্তি কমায়। লোয়ার টার্বুলেন্স মানে নালী, ফিল্টার এবং কয়েলে নিম্ন স্থির চাপের ক্ষতি। ফলস্বরূপ, ফ্যানের সিস্টেমের প্রতিরোধকে অতিক্রম করতে কম ঘূর্ণন শক্তির প্রয়োজন হয়। ক্ষেত্র পরিমাপ ধারাবাহিকভাবে দেখায় যে একটি প্রচলিত ফরোয়ার্ড-বাঁকা ফ্যানকে তুলনীয় শুল্কের EC ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যানের সাথে প্রতিস্থাপন করা নিয়ন্ত্রণগুলি অপ্টিমাইজ করার আগেও 30-45% দ্বারা মোট সিস্টেম শক্তি হ্রাস করতে পারে।

গোলমাল হ্রাস: এরোডাইনামিক এবং বৈদ্যুতিক উত্স

উচ্চ-ফ্রিকোয়েন্সি হুইন এবং কম-ফ্রিকোয়েন্সি গর্জন ঐতিহ্যগত ভক্তদের সাধারণ অভিযোগ। EC পশ্চাৎমুখী কাত কেন্দ্রাতিগ ফ্যানগুলি এর উত্সগুলিতে শব্দকে সম্বোধন করে - উভয়ই এরোডাইনামিক এবং ইলেক্ট্রোম্যাগনেটিক।

এরোডাইনামিক শব্দ হ্রাস।
পশ্চাদগামী-বাঁকা ব্লেডগুলি এগিয়ে-বাঁকা বা রেডিয়াল ব্লেডের তুলনায় কম সীমানা স্তর বিভাজন এবং ঘূর্ণি শেডিং তৈরি করে। বায়ু ব্লেড পৃষ্ঠ বরাবর মসৃণভাবে প্রবাহিত হয় এবং নিম্ন অশান্তি তীব্রতা সঙ্গে স্রাব. এটি সরাসরি ব্রডব্যান্ডের শব্দ কমায়, বিশেষ করে 500-2000 Hz পরিসরে - মানুষের শ্রবণশক্তির জন্য অনুপ্রবেশকারী। অতিরিক্তভাবে, যেহেতু ফ্যানটি একই ডিউটির জন্য কম টিপ গতিতে কাজ করে (উচ্চ চাপের গুণাঙ্কের কারণে), প্রভাবশালী শব্দের উত্স - ব্লেড পাসিং ফ্রিকোয়েন্সি - প্রশস্ততায় নীচের দিকে সরে যায়।

যান্ত্রিক এবং বৈদ্যুতিক হারমোনিক্স নির্মূল.
ভিএফডি সহ ঐতিহ্যবাহী এসি মোটরগুলি প্রায়শই শ্রবণযোগ্য ম্যাগনেটোস্ট্রিকশন আওয়াজ (একটি উচ্চ-পিচযুক্ত হুইইন) এবং স্যুইচিং ফ্রিকোয়েন্সিগুলিতে টর্ক রিপল তৈরি করে। একটি ইসি মোটরের সাইনোসয়েডাল কম্যুটেশন স্কিম, সুনির্দিষ্ট বর্তমান আকারের সাথে মিলিত, এই নিদর্শনগুলিকে ছোট করে। ফলাফলটি হল একটি মসৃণ টর্ক আউটপুট এবং অভিন্ন বায়ুপ্রবাহের অবস্থার অধীনে VFD-চালিত AC সমতুল্যগুলির তুলনায় ইলেক্ট্রোম্যাগনেটিক শব্দের মাত্রা 5-8 dB(A) দ্বারা হ্রাস।

কম প্রবাহে অপারেশনাল শব্দ।
কম প্রবাহে প্রচলিত ফ্যানগুলি অস্থির অঞ্চলে প্রবেশ করতে পারে, যার ফলে স্টল বেড়ে যায় বা ঘূর্ণায়মান হয়। এই ঘটনাগুলি ছন্দময়, স্পন্দিত শব্দ তৈরি করে যা নালীর মাধ্যমে দখলকৃত স্থানগুলিতে ভ্রমণ করতে পারে। EC ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যানগুলি এটি এড়িয়ে চলে কারণ সমতল চাপ বক্ররেখা এবং সক্রিয় গতির প্রতিক্রিয়া অপারেটিং পয়েন্টকে ঢেউ সীমা থেকে দূরে রাখে। এমনকি পূর্ণ প্রবাহের 20-30% পর্যন্ত, আওয়াজ আবেগপ্রবণ না হয়ে প্রাথমিকভাবে অ্যারোডাইনামিক থেকে যায়, এটিকে প্যাসিভ সাইলেন্সার দিয়ে কম লক্ষণীয় এবং সহজতর করে তোলে।

পরোক্ষ সুবিধা যা মানকে শক্তিশালী করে

কম শক্তি খরচ এবং কম শব্দ শুধুমাত্র সুবিধা নয়। বেশ কিছু গৌণ প্রভাব ইসি পশ্চাদগামী কাত হওয়া কেন্দ্রাতিগ ভক্তদের ক্ষেত্রে আরও শক্তিশালী করে।

• ছোট শারীরিক পায়ের ছাপ। উচ্চতর অ্যারোডাইনামিক দক্ষতা একটি ছোট ইম্পেলারকে একই আয়তনের বাতাস সরাতে দেয়, ফ্যানের আবাসনের মাত্রা হ্রাস করে এবং আরও কমপ্যাক্ট সরঞ্জাম লেআউট সক্ষম করে।
• নিম্ন কুলিং লোড বাড়ির ভিতরে. মোটর থেকে বর্জ্য তাপ হ্রাস করা হয় কারণ ইসি মোটর আংশিক লোডের অধীনে একটি এসি মোটরের তুলনায় অনেক কম তাপীয় ক্ষতি তৈরি করে। এয়ার হ্যান্ডলিং ইউনিট বা ইলেকট্রনিক ঘেরের মতো বদ্ধ স্থানগুলিতে, এটি কুলিং সিস্টেমের বোঝা হ্রাস করে।
• সরলীকৃত ইনস্টলেশন এবং রক্ষণাবেক্ষণ। বাহ্যিক ভিএফডি, কন্টাক্টর বা আলাদা কন্ট্রোল ওয়্যারিং ছাড়া ফ্যানটি দ্রুত চালু করা যেতে পারে। কম উপাদান কম ব্যর্থতার পয়েন্ট এবং কম দীর্ঘমেয়াদী পরিষেবা খরচ মানে।
• কঠোর প্রবিধান সঙ্গে সম্মতি. অনেক বিচারব্যবস্থা এখন ফ্যান দক্ষতা গ্রেড (এফইজি) বা শক্তি কর্মক্ষমতা মান (এমইপিএস) প্রয়োগ করে। EC ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যানগুলি এই প্রয়োজনীয়তাগুলি সহজেই পূরণ করে বা অতিক্রম করে, প্রকল্পের বিলম্ব এবং রেট্রোফিট জরিমানা এড়িয়ে যায়।

HVAC এবং শিল্প ব্যবস্থায় ব্যবহারিক একীকরণ

এই ফ্যান টেকনোলজি গ্রহণ করার জন্য পুরো এয়ার সিস্টেমকে নতুন করে ডিজাইন করার প্রয়োজন নেই। ইসি ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যানগুলি স্ট্যান্ডার্ড হাউজিং কনফিগারেশনে (SWSI, DWDI) উপলব্ধ এবং বিদ্যমান ইউনিটগুলিতে পুনরুদ্ধার করা যেতে পারে যেখানে মোটর এবং চাকার মাত্রা মেলে। নতুন বিল্ডগুলির জন্য, সিস্টেম ডিজাইনাররা হিটিং এবং কুলিং কয়েলের আকার কমাতে পারে কারণ ফ্যান পরিবর্তনশীল প্রতিরোধের বিরুদ্ধে আরও সামঞ্জস্যপূর্ণ বায়ুপ্রবাহ সরবরাহ করে - ফ্ল্যাট চাপের বৈশিষ্ট্যের সরাসরি পরিণতি।

নিয়ন্ত্রণ একীকরণ সহজবোধ্য. বেশিরভাগ ইসি ভক্তরা 0-10 V, PWM, এমনকি সরাসরি Modbus RTU সংকেত গ্রহণ করে। এটি বিল্ডিং ম্যানেজমেন্ট সিস্টেমগুলিকে অতিরিক্ত ইন্টারফেস হার্ডওয়্যার ছাড়াই CO₂ সেন্সর, ঘরের তাপমাত্রা বা নালী স্ট্যাটিক চাপের উপর ভিত্তি করে ফ্যানের গতি মডিউল করতে দেয়। অন্তর্নির্মিত ডায়াগনস্টিকগুলি বিদ্যুৎ খরচ, গতি এবং রানটাইম ঘন্টার উপর রিয়েল-টাইম প্রতিক্রিয়া প্রদান করে, যা ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ কৌশলগুলি সক্ষম করে।

সাধারণ ভুল ধারণার সমাধান করা

কিছু সংশয়বাদী যুক্তি দেন যে ইসি ব্যাকওয়ার্ড টিল্টিং সেন্ট্রিফিউগাল ফ্যানের প্রাথমিক খরচ সাধারণ এসি বিকল্পের চেয়ে বেশি। উপাদান স্তরে সত্য হলেও, মালিকানার মোট খরচ একটি ভিন্ন গল্প বলে। একা শক্তি সঞ্চয় সাধারণত অবিচ্ছিন্ন-শুল্ক অ্যাপ্লিকেশনের জন্য 8-18 মাসের মধ্যে প্রিমিয়াম পুনরুদ্ধার করে। শব্দের অভিযোগ, প্রায়শই ব্যয়বহুল ক্ষেত্রের পরিবর্তন যেমন অ্যাকোস্টিক এনক্লোজার বা সাইলেন্সার, উল্লেখযোগ্যভাবে হ্রাস বা সম্পূর্ণভাবে বাদ দেওয়া হয়। অধিকন্তু, VFD এবং তাদের সম্পর্কিত সুরেলা ফিল্টার ছাড়া, সামগ্রিক সিস্টেম খরচ নিরপেক্ষ বা এমনকি কম হতে পারে।

আরেকটি ভুল ধারণা হল যে পিছনের দিকে কাত হওয়া ফ্যানগুলি নোংরা বায়ুপ্রবাহের জন্য অনুপযুক্ত। প্রকৃতপক্ষে, পশ্চাৎমুখী-বাঁকা ব্লেডের স্ব-পরিষ্কার প্রকৃতি—যেখানে কেন্দ্রাতিগ বল ব্লেডের মুখে জমাট বাঁধার পরিবর্তে কণাগুলিকে বাইরের দিকে ঝেড়ে ফেলে—এগুলিকে সামনের দিকে বাঁকা নকশার চেয়ে হালকা ধুলো প্রয়োগে আরও শক্তিশালী করে তোলে। ভারী কণার জন্য, EC মোটরের দক্ষতার সাথে আপস না করেই বিশেষ আবরণ বা উপকরণ পাওয়া যায়।

উপসংহার

ইলেক্ট্রোমেকানিকাল সরঞ্জামগুলিতে একই সাথে শক্তি খরচ এবং শব্দ কমানো একটি উল্লেখযোগ্য চ্যালেঞ্জ, কিন্তু ইসি পশ্চাদগামী টিল্টিং সেন্ট্রিফিউগাল ফ্যানরা আপস না করে পদার্থবিদ্যা-ভিত্তিক ডিজাইনের মাধ্যমে এটি অর্জন করে। EC মোটর বাহ্যিক VFD-এর ক্ষতি দূর করে এবং আংশিক গতিতে উচ্চ দক্ষতা বজায় রাখে, যখন পিছনের দিকে টিল্টিং ইম্পেলার ওভারলোড প্রতিরোধ করে, বায়ুপ্রবাহকে স্থিতিশীল করে এবং অশান্তি-উত্পন্ন শব্দ কমায়। একসাথে, তারা রিয়েল-টাইম চাহিদার সাথে সুনির্দিষ্ট এয়ারফ্লো ম্যাচিং সক্ষম করে, পাওয়ার ড্র 30% বা তার বেশি হ্রাস করে এবং ব্যয়বহুল অ্যাকোস্টিক চিকিত্সা ছাড়াই কয়েক ডেসিবেল দ্বারা শব্দ চাপের মাত্রা হ্রাস করে।

কম ইউটিলিটি বিল এবং কম অনুপ্রবেশকারী সরঞ্জামের জন্য সুবিধার মালিকদের জন্য, কর্মক্ষমতা মান পূরণের দায়িত্বপ্রাপ্ত প্রকৌশলীদের জন্য এবং যারা কেবল শান্ত, আরামদায়ক স্থান চান তাদের জন্য, এই ভক্তরা বায়ু চলাচল প্রযুক্তিতে একটি বাস্তব, প্রমাণিত বিবর্তনের প্রতিনিধিত্ব করে। সেগুলি গ্রহণ করা হবে কিনা তা আর প্রশ্ন নয়, তবে সুবিধাগুলি উপলব্ধি করতে বিদ্যমান সিস্টেমগুলিকে কত দ্রুত আপগ্রেড করা যেতে পারে৷
